مقدمه
در دنیای مهندسی مواد، فولادهای زنگنزن بهدلیل مقاومت برجسته در برابر خوردگی و خواص مکانیکی مطلوب، جایگاه ویژهای دارند. در میان این خانواده، استیل 321 بهعنوان یک فولاد زنگنزن استنیتی پایدارشده با تیتانیوم شناخته میشود. کلید تمایز این آلیاژ، حضور عنصر تیتانیوم (Ti) است که نقش حیاتی در پایدارسازی آن ایفا میکند. این مقاله به بررسی مکانیزم پایدارسازی توسط تیتانیوم و نقش آن بهعنوان بازیگر اصلی در استیل 321 میپردازد.
استیل 321: معرفی کلی
استیل 321 یک فولاد زنگنزن استنیتی با پایه کروم-نیکل (معمولاً حاوی ۱۷-۱۹٪ کروم و ۹-۱۲٪ نیکل) است که با افزودن تیتانیوم (حداقل ۵ برابر محتوای کربن) پایدار شده است. این آلیاژ برای کاربرد در دماهای بالا (معمولاً در محدوده ۸۰۰-۱۵۰۰ درجه فارنهایت) طراحی شده است، جایی که مقاومت در برابر خوردگی بیندانهای و ثبات ساختاری از اهمیت بالایی برخوردار است.

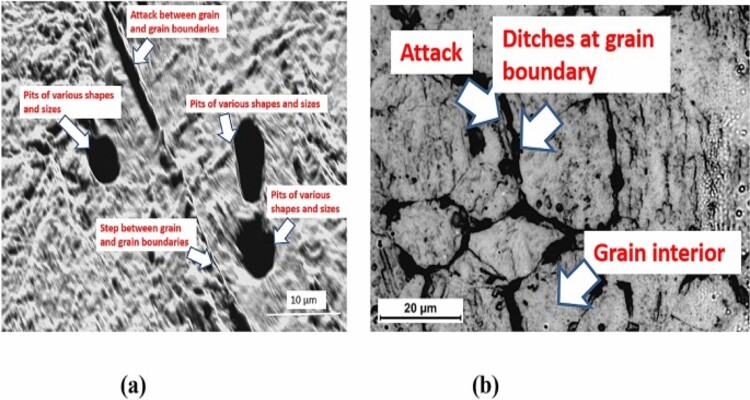

چالش اصلی: خوردگی بیندانهای
در فولادهای زنگنزن استنیتی، وقتی در دمای ۴۵۰-۸۵۰ درجه سانتیگراد گرم میشوند، کربن موجود در آلیاژ تمایل به انتشار به مرز دانهها را دارد. در آنجا با کروم ترکیب شده و کاربید کروم (Cr23C6) تشکیل میدهد. این فرآیند منجر به فقر کروم در نواحی مجاور مرز دانهها میشود. از آنجا که کروم عامل اصلی مقاومت به خوردگی است، این مناطق فقیر از کروم در برابر خوردگی بیندانهای بسیار آسیبپذیر میشوند.
تیتانیوم به عنوان ناجی: مکانیزم پایدارسازی
اینجاست که تیتانیوم نقش حیاتی خود را نشان میدهد. تیتانیوم که میل ترکیبی بیشتری با کربن نسبت به کروم دارد، بهطور ترجیحی با کربن موجود در آلیاژ واکنش داده و کاربید تیتانیوم (TiC) تشکیل میدهد. این واکنش از تشکیل کاربید کروم جلوگیری کرده و در نتیجه از تخلیه کروم در مرز دانهها ممانعت به عمل میآورد.
مکانیزم شیمیایی
واکنشهای کلیدی به شرح زیر است:
بدون تیتانیوم:
Cr + C → Cr23C6 (منجر به فقر کروم میشود)
با تیتانیوم:
Ti + C → TiC (ترجیحی، قبل از تشکیل کاربید کروم)
نسبت تیتانیوم به کربن:
در استیل 321، مقدار تیتانیوم اضافهشده معمولاً حداقل ۵ برابر محتوای کربن است (گاهی تا ۱۰ برابر). این اطمینان حاصل میکند که حتی در دماهای بالا، تیتانیوم کافی برای جذب تمام کربن موجود وجود دارد.
فرآیندهای ساخت و حرارتی
برای بهینهسازی عملکرد تیتانیوم در استیل 321، فرآیندهای خاصی مورد نیاز است:
عملیات حرارتی تثبیتکننده
استیل 321 معمولاً تحت عملیات حرارتی تثبیتسازی قرار میگیرد که در دمای ۸۵۰-۹۰۰ درجه سانتیگراد به مدت چند ساعت انجام میشود. این فرآیند به تیتانیوم اجازه میدهد تا به طور کامل با کربن واکنش داده و کاربیدهای پایدار تشکیل دهد.
جوشکاری و اثرات حرارتی
یکی از مزایای اصلی استیل 321، قابلیت جوشکاری عالی بدون حساسیت شدید به خوردگی بیندانهای در ناحیه متأثر از حرارت (HAZ) است. تیتانیوم با جلوگیری از تشکیل کاربید کروم در این ناحیه، این قابلیت را فراهم میسازد.
خواص برجسته استیل 321 بهلطف تیتانیوم
مقاومت در برابر خوردگی
مقاومت عالی در برابر خوردگی بیندانهای
مقاومت خوب در برابر اکسیداسیون در دمای بالا
عملکرد مطلوب در محیطهای خورنده مانند اسید نیتریک

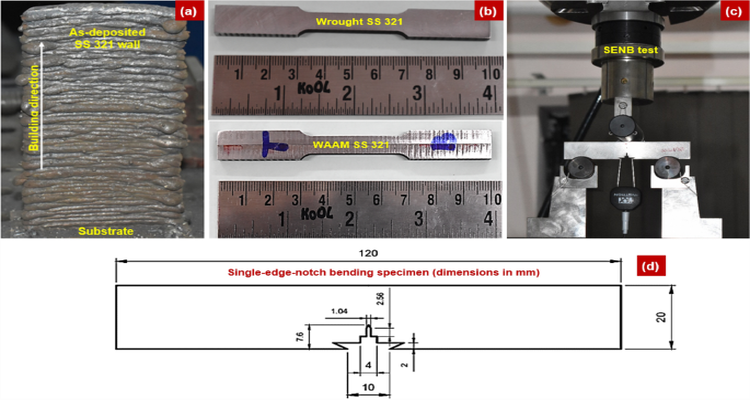

خواص مکانیکی در دمای بالا
حفظ استحکام و چقرمگی در دمای بالا
مقاومت به خزش مناسب
پایداری میکروساختاری در سرویسهای طولانیمدت دمابالا
قابلیتهای ساخت
قابلیت جوشکاری عالی
قابلیت شکلدهی و ماشینکاری مناسب
قابلیت استفاده در عملیات حرارتی مختلف
کاربردهای صنعتی استیل 321
استیل 321 بهدلیل خواص منحصربهفردش، در صنایع متعددی کاربرد دارد:
صنایع پتروشیمی و پالایشگاهی: برای تجهیزات در معرض خوردگی در دمای بالا
صنایع هوافضا: قطعات موتور و سیستمهای اگزوز
مبدلهای کاتالیستی: بهدلیل مقاومت در برابر سیکلهای حرارتی
سیستمهای اگزوز خودرو: بخشهای دمابالا
تجهیزات صنایع غذایی و دارویی: بهدلیل سازگاری زیستی و مقاومت خوردگی
محدودیتها و ملاحظات
با وجود مزایای فراوان، استیل 321 محدودیتهایی نیز دارد:
هزینه: افزودن تیتانیوم هزینه تولید را افزایش میدهد.
حساسیت به رسوبزدگی: ممکن است در شرایط خاص، رسوبات کاربید تیتانیوم تشکیل شوند.
محدودیت دمایی: اگرچه مقاومت دمابالا دارد، اما در دماهای بسیار بالا (بالای ۹۰۰ درجه سانتیگراد) ممکن است خواص آن کاهش یابد.
مقایسه با سایر آلیاژهای پایدارشده
استیل 321 اغلب با استیل ۳۱۶ و استیل ۳۰۴ مقایسه میشود. برخلاف استیل ۳۱۶ که با مولیبدن پایدار شده است، استیل 321 از تیتانیوم برای پایدارسازی استفاده میکند. همچنین در مقایسه با استیل ۳۰۴L (با کربن پایین)، استیل 321 میتواند استحکام بهتری در دمای بالا ارائه دهد.
نتیجهگیری
تیتانیوم در استیل 321 نه یک افزودنی فرعی، بلکه یک بازیگر اصلی است که ماهیت و عملکرد این آلیاژ را تعریف میکند. مکانیزم پایدارسازی مبتنی بر تشکیل کاربید تیتانیوم، راهحل هوشمندانهای برای چالش خوردگی بیندانهای است که فولادهای زنگنزن استنیتی با آن مواجه هستند. این آلیاژ نمونهای درخشان از چگونه مهندسی مواد در سطح اتمی میتواند خواص ماکروسکوپی مواد را بهینهسازی کند. استیل 321 بهلطف حضور تیتانیوم، پلی بین مقاومت خوردگی و پایداری حرارتی ایجاد کرده و جایگاه خود را بهعنوان مادهای کلیدی در صنایع پیشرفته تثبیت کرده است.
